 Chương 3 - Phân tích sơ đồ khối
Chương 3 - Phân tích sơ đồ khối

TRUNG TÂM DẠY NGHỀ CÔNG NGHỆ CAO BÁCH KHOA

Địa chỉ duy nhất: 78 Phố Vọng Hà Nội

http://hocnghetructuyen.vn

http://daynghebachkhoa.vn

http://vbk.vn

Hotline: 0936.327.789  -  04.6278.0670

__________________________________________________________________________

 Chương 3 - Phân tích sơ đồ khối

(Lưu ý - Giáo trình này đã đăng ký bản quyền, vì vậy các hình thức sao
 chép, nhân bản hoặc in thành sách là vi phạm bản quyền tác giả)

     hocnghetructuyen.vn

Bài 1 - Phân tích sơ đồ khối tổng quát của điện thoại di động

 1- Sơ đồ khối tổng quát của điện thoại di động.

Bạn đưa trỏ chuột vào để xem chú thích
Chuyển mạch Anten Bộ lọc thu Mạch tách sóng Mạch điều chế cao tần Mạch giải mã Mạch đổi tín hiệu Digital sang Analog Loa Mạch đổi tín hiệu âm thanh sang tín hiệu số Mạch mã hoá Bộ dao động VCO Bộ lọc phát IC khuếch đại công suất phát Mạch đổi tần IC vi xử lý - CPU Màn hình LCD IC nhớ SRAM IC nhớ FLASH Mạch thu sóng Radio FM Mạch điều khiển Camera Mạch điều khiển Rung - Chuông - Led Mạch điều khiển xạc Bộ dao động OSC tạo xung Clock Chân điện xạc IC quản lý nguồn Các điện áp khởi động Các điện áp thứ cấp Công tắc tắt mở Kết nối SIM Card Nguồn Pin

Sơ đồ khối tổng quát của điện thoại di động

2 - Phân tích sơ đồ khối

   Điện thoại di động được chia làm 4 phần chính là:

  • Khối nguồn
  • Khối điều khiển (khối vi xử lý - khối Logic)
  • Khối thu phát
  • Và một số mạch chức năng

  Nhiệm vụ và chức năng của từng khối

  1. Chức năng của khối nguồn:



    Khối nguồn của điện thoại có ba nhiệm vụ chính như sau:
    - Chia nguồn V.BAT (nguồn Pin) ra thành nhiều mức điện áp khác nhau để cung cấp cho các phụ tải khác nhau.
    - Ổn định các điện áp cấp cho các phụ tải khi điện áp vào thay đổi
    - Điều khiển cấp nguồn cho phụ tải khi chúng hoạt động và tạm cắt nguồn khi chúng không hoạt động nhằm tiết kiệm Pin

  2. Chức năng của khối điều khiển:



    Khối điều khiển bao gồm các thành phần:  CPU, Flash, SRAM, và bộ dao động OSC, khối điều khiển có chức năng như sau:
    - Điều khiển quá trình tắt mở nguồn
    - Điều khiển cấp nguồn cho các khối trên máy
    - Điều khiển quá trình thu phát tín hiệu, giữ liên lạc với tổng đài
    - Điều khiển hiển thị trên màn hình LCD
    - Điều khiển các mạch chức năng hoạt động như Bluetooth, Camera, FM v v...
    - Điều khiển SIM Card
    - Điều khiển mạch xạc, mạch rung, chuông, led
    => Hầu hết các hoạt động của máy đều do khối này điều khiển, bất kỳ sự trục trặc nào của khối điều khiển thì đều gây ra những hư hỏng nhất định cho máy.
    => Các thành phần của khối điều khiển giống như các thành phần của một chiếc máy vi tính thu nhỏ

  3. Chức năng của khối thu phát



    Khối thu phát có nhiệm vụ giữ liên lạc với tổng đài, thực hiện các công việc liên quan đến quá trình thu phát sóng, chúng có 2 kênh hoạt động song song đó là Kênh thu và Kênh phát.
    Kênh thu: Thực hiện thu tín hiệu từ tổng đài rồi cho qua một số quá trình xử lý như
         - Đổi tần để rời tần số thu xuống vùng tần số thấp
         - Tách sóng để lấy ra hai tín hiệu RXI và RXQ
         - Giải mã để tách ra tín hiệu thoại và các tín hiệu khác
         - Đổi DAC để lấy ra tín hiệu âm thanh cho ra loa
    Kênh phát:    Thực hiện các công việc
         - Đổi âm thanh Analog sang Digital thông qua mạch ADC
         - Mã hoá tín hiệu thoại và tin nhắn thành các tín hiệu TXIP, TXIN, TXQP và TXQN
         - Điều chế các tín hiệu trên vào sóng cao tần
         - Khuếch đại tín hiệu cao tần lên công suất đủ mạnh rồi phát về tổng đài

  4. Chức năng của các mạch khác
    Mạch Rung - Chuông - Led (Vibra - Buzzur - Led)
    - Mạch Rung Chuông dùng để báo cho người sử dụng biết có tín hiệu cuộc gọi hoặc có tín hiệu tin nhắn, mạch này do một IC thực hiện khuếch đại các tín hiệu điều khiển từ vi xử lý rồi cấp cho mô tơ rung hoặc chuông.
    - Mạch Led có nhiệm vụ chiếu sáng màn hình và bàn phím khi máy hoạt động ở chế độ sử dụng.

    Mạch xạc
    - Mạch xạc có nhiệm vụ điều khiển dòng xạc vào Pin luôn được ổn định, tự động ngắt xạc khi pin đầy hoặc khi pin quá cạn

    Mạch quản lý SIM
    - Là mạch điều khiển cấp nguồn và trao đổi dữ liệu với SIM, cung cấp các dữ liệu về SIM cho khối điều khiển và cung cấp một bộ nhớ mở rộng nhỏ.

    Mạch FM Radio
    - Mạch FM Radio thực hiện thu sóng Radio ở băng FM rồi trộn tín hiệu vào đường âm thanh ra loa, mạch này chỉ có trên các máy có hỗ trợ FM

    Mạch Bluetooth
    - Mạch Bluetooth thực hiện điều chế và truyền nhận dữ liệu không dây qua tín hiệu sóng ngắn ở tần số 2400MHz, cự ly thu phát của mạch Bluetooth khoảng 10m bán kính, mạch này chỉ có trên các máy có hỗ trợ công nghệ Bluetooth.

    Mạch Camera
    - Mạch Camera gồm một chiếc Camera và một IC tiền xử lý tín hiệu trước khi tín hiệu thu từ Camera được đưa về CPU xử lý để hiển thị hoặc nạp vào bộ nhớ.











   hocnghetructuyen.vn

Bài 2 - Phân tích sơ đồ khối máy Nokia 3310

 Phân tích sơ đồ khối máy NOKIA 8210 (áp dụng cho tất cả các máy Nokia dòng DCT3)

  • Nokia 8210 là dòng máy DCT3 màn hình đen trắng, máy Nokia 8210 có nguyên lý cơ bản giúp cho chúng ta hiểu được đầy đủ về các thành phần cần có trên một chiếc điện thoại di động, do là dòng máy đời đầu nên các linh kiện không có tính "tích hợp", phân tích máy Nokia 8210 giúp bạn hiểu được điện thoại di động có những bộ phận gì.
  • Lưu ý: Dòng DCT3 là bao gồm các máy màn hình đen trắng, trừ một số máy đời cuối như 1110, 1110i,  8910 ... thuộc về dòng DCT4

IC xử lý tín hiệu cao tần

Sơ đồ khối máy Nokia 8210

  1. Khối nguồn



    Khối nguồn Nokia 8210 sử dụng một IC nguồn để quản lý các nguồn khởi động và nguồn thứ cấp

    Nguồn khởi động - Là nguồn xuất hiện khi ta bấm công tắc, chủ yếu cấp cho khối điều khiển hoạt động
         - VKĐ1 (áp khởi động số 1) là điện áp VCXO   2,8V  điện áp này cấp cho bộ dao động OSC và IC RF
         - VKĐ2 (áp khởi động số 2) là điện áp VCORE   1,8V điện áp này là nguồn chính cấp cho CPU
         - VKĐ3 (áp khởi động số 3) là điện áp VBB  2,8V điện áp này cấp cho CPU và các IC nhớ
    Nguồn thứ cấp - Là nguồn tạo ra khi có sự điều khiển của CPU, các nguồn thứ cấp cung cấp cho các mạch của khối thu phát, bao gồm:
         - VRX cấp cho IC RF (cho kênh thu)
         - VTX  cấp cho IC RF (cho kênh phát)
         - VSYN  cấp cho IC RF (cho mạch đồng bộ và bộ dao động VCO)
         - VREF cấp cho IC RF
         - VCP cấp cho IC RF
         - VCOBA cấp cho IC Audio

  2. Khối điều khiển


                Khối điều khiển máy Nokia 8210 bao gồm các thành phần CPU, FLASH, SRAM, bộ dao động OSC

    CPU (vi xử lý) - Thực hiện xử lý và điều khiển hầu hết các hoạt động của máy.
       - Điều khiển khối nguồn như tắt mở nguồn và điều khiển cho ra các điện áp thứ cấp
       - Điều khiển khối thu phát để duy trì sự liên lạc với tổng đài và thực hiện thu phát sóng
       - Điều khiển màn hình LCD
       - Quản lý bộ nhớ Flash và SRAM
       - Điều khiến các chức năng rung chuông và chiếu sáng màn hình, bàn phím

    Bộ nhớ FLASH - Lưu các chương trình phần mềm điều khiển và phần mềm ứng dụng để cung cấp cho CPU xử lý, vai trò của bộ nhớ FLASH tương tự như vai trò của đĩa cứng trên máy tính, dữ liệu trong FLASH không bị mất khi ta tắt nguồn, khi máy hoạt động CPU sẽ tải các phần mềm cần thiết sang SRAM để sử dụng.

    Bộ nhớ SRAM - Lưu tạm phần mềm và các chương trình đang hoạt động để cung cấp trực tiếp cho quá trình xử lý của CPU, vai trò của SRAm giống như thanh RAM trên máy tính, dữ liệu trong SRAM sẽ bị xoá khi máy tắt nguồn.

    Bộ dao động OSC - Tạo xung Clock cho CPU và các IC xử lý  tín hiệu số nhằm đồng bộ về dữ liệu cho các thành phần trong máy, nếu mất xung Clock thì CPU không hoạt động được.

  3. Khối thu phát

                       Khối thu phát trên máy Nokia 8210 bao gồm kênh thu và kênh phát

    Các thành phần của khối thu phát bao gồm:

    Kênh thu :
    - Chuyển mạch Anten (Ant SW) - có chức năng chuyển mạch giữa chế độ thu với chế độ phát, chuyển mạch giữa băng 900MHz và băng 1800MHz
    - Bộ lọc thu (RX Filter) - có chức năng lọc bỏ can nhiễu, chỉ cho tín hiệu cần thu nằm trong giải tần 935MHz đến 960MHz đi qua
    - Khuếch đại cao tần (RF Amply) -  là mạch khuếch đại nhằm nâng biên độ tín hiệu thu
    - Bộ ghép hỗ cảm - tách tín hiệu RX ra làm hai đường trước khi đưa vào IC RF
    - Mạch trộng tần (trong IC RF) - thực hiện đổi tần để lấy ra tín hiệu trung tần (IF) trước khi tách sóng
    - Bộ dao động VCO - cung cấp dao động cho mạch đổi tần ở chế độ thu và cho mạch điều chế cao tần ở chế độ phát.
    - Mạch khuếch đại trung tần (trong IC RF) - khuếch đại để nâng biên độ của tín hiệu IF
    - Mạch tách sóng điều pha (trong IC RF) - thực hiện tách sóng để lấy ra các tín hiệu điều chế vuông góc RXI và RXQ
    - IC Audio - thực hiện giải mã để tách tín hiệu thoại ra khỏi các tín hiệu điều khiển và tin nhắn, sau đó đổi tín hiệu thoại từ dạng số sang tín hiệu âm thanh rồi cho ra.

    Kênh phát :
    - IC Audio - có các mạch ADC để đổi tín hiệu âm thanh sang tín hiệu số và mạch mã hoá để mã hoá tín hiệu thoại và các tín hiệu khác thành 4 tín hiệu TXIP, TXIN, TXQP và TXQN
    - Mạch điều chế cao tần (trong IC RF) - điều chế các tín hiệu trên vào sóng cao tần do mạch dao động  VCO tạo ra tạo thành tín hiệu phát TX
    - Bộ ghép hỗ cảm - tổng hợp 2 đường tín hiệu TX thành 1 đường
    - Bộ lọc phát - loại bỏ các tín hiệu nhiễu chỉ cho các tần số trong phạm vi 890Mhz đến 915MHz đi qua
    - Mạch tiến khuếch đại - khuếch đại tín hiệu trước khi đưa vào IC công suất
    - IC công suất (P.A) - khuếch đại tín hiệu phát lên công suất đủ mạnh trước khi đưa qua chuyển mạch Anten phát ra ngoài
    - Cảm ứng phát (cuộn dây) - trích một phần tín hiệu phát cho hồi tiếp về IC RF nhằm ổn định công suất phát sóng

  4. Các mạch khác

    Mạch xạc (Charging) - điều khiển dòng xạc vào pin được ổn định, tự động ngắt xạc khi pin đầy hoặc khi pin quá cạn

    Mạch Rung - Chuông - Led - gồm 1 IC khuếch đại các tín hiệu điều khiển từ CPU rồi cung cấp điện áp cho Mô tơ rung, cung cấp tín hiệu cho Chuông và điện áp cho các đèn Led chiếu sáng màn  hình và bàn phím.











   hocnghetructuyen.vn

Bài 3 - Phân tích sơ đồ khối máy Nokia 6610

 Phân tích sơ đồ khối máy NOKIA  6610 / 7210 (dòng DCT4)
  • Máy Nokia 6610 thuộc dòng máy DCT4, đây là dòng máy màn hình mầu nhưng không chạy hệ điều hành, máy tương đối phổ biến do những tính năng dễ sử dụng và có độ bền cao, giá thành hợp lý.



    Bạn đưa trỏ chuột vào sơ đồ để xem chú thích

CPU- IC vi xử lý, điều khiển hầu hết các hoạt động của máy, khi hoạt động CPU cho nạp phần mềm trong IC nhớ rồi Chuyển mạch Anten, chuyển mạch giữa băng GSM với DCS và chuyển mạch giữa kênh thu với kênh phát IC xử lý tín hiệu cao tần, thực hiện đổi tần và tách sóng khi thu, điều chế cao tần khi phát Bộ dao động VCO cung cấp dao động cho mạch đổi tần khi thu và cung cấp cho mạch điều chế khi phát Bộ lọc phát, lọc bỏ can nhiễu chỉ cho tín hiệu cần phát đi qua IC khuếch đại công suất P.A khuếch đại tín hiệu phát lên cong suất đủ mạnh trước khi phát sóng về tổng đài Bộ dao động OSC tạo xung Clock cung cấp cho CPU hoạt động và đồng bộ hoạt động của toàn bộ máy IC quản lý nguồn, quản lý các điện áp khởi động và điện áp thứ cấp, đồng thời tích hợp một số mạch như Audio, mạch xạc, mạch rung chuông. Chân kết nối SIM Mạch thu sóng Radio FM Mạch điều khiển chiếu sáng màn hình và bàn phím Các phím bấm để người sử dụng nhập thông tin IC nhớ FLASH lưu trữ toàn bộ phần mềm điều khiển và phần mềm ứng dụng của máy, dữ liệu trong FLASH tồn tại cả khi máy tắt nguồn IC nhớ SRAM lưu tạm cácc chương trình phần mềm phục vụ trực tiếp cho CPU xử lý, khi tắt nguồn dữ liệu trong SRAM bị xoá  Màn hình LCD hiển thị hình ảnh và giao diện cho người sử dụng giao tiếp với máy

Sơ đồ khối máy Nokia 6610  dòng DCT4

  1. Khối nguồn :
    Khối nguồn của Nokia 6610 sử dụng một IC quản lý nguồn trong đó có tích hợp nhiều thành phần như :
         - Tích hợp mạch xạc (Charging)
         - Tích hợp mạch Rung - Chuông (Vibra - Buzzer)
         - Tích hợp mạch xử lý Audio
    Nhiệm vụ của khối nguồn là quản lý các điện áp khởi động và điện áp thứ cấp


    Điện áp khởi động: (là điện áp cấp cho khối điều khiển - xuất hiện khi ta bấm công tắc) bao gồm:
         - VR3 (điện áp khởi động số 1) cấp cho Bộ dao động OSC để tạo xung Clock
         - VCORE ( điện áp khởi động số 2) là nguồn chính cấp cho CPU
         - VIO (điện áp khởi động số 3) là nguồn chính cấp cho Memory và là nguồn phụ cấp cho CPU

    Điện áp thứ cấp: (là điện áp xuất hiện khi có sự điều khiển của vi xử lý, điện áp này cấp cho khối thu phát) bao gồm
      các điện áp
    VR1, VR2, VR4, VR5, VR6 cấp cho IC RF và VR7 cấp cho mạch dao động VCO

  2. Khối điều khiển :
    Khối điều khiển thực hiện điều khiển hầu hết các hoạt động của máy, thành phần của khối điều khiển bao gồm các linh kiện :
         - CPU (vi xử lý) thực thi các mã lệnh của phần mềm rồi đưa ra các tín hiệu điều khiển, điều khiển các hoạt động của máy, nếu hỏng CPU thì máy không lên nguồn hoặc mất một số chức năng của máy.
         - IC nhớ Flash - Lưu trữ phần mềm điều khiển và phần mềm ứng dụng, phần mềm điều khiển là các file điều khiển sự hoạt động của máy, phần mềm ứng dụng là các chương trình nghe nhạc, xem phim, hình ảnh, nhạc chuông,  video, game..., khi tắt nguồn, dữ liệu trong Flash vẫn tồn tại, nếu hỏng bộ nhớ Flash thì CPU không có phần mềm để xử lý, vì vậy nó không đưa ra một lệnh nào cả và máy không lên nguồn.
         - IC nhớ SRAM - Lưu tạm các chương trình phần mềm đang chạy để phục vụ trực tiếp cho CPU xử lý, khi tắt nguồn, dữ liệu trong SRAM bị xoá, nếu hỏng SRAM thì CPU không có phần mềm để xử lý và máy không lên nguồn.



         - Bộ dao động OSC - Bộ dao động OSC có nhiệm vụ tạo xung Clock cung cấp cho CPU hoạt động và đồng bộ dữ liệu của toàn bộ máy, nếu mất xung Clock thì CPU không hoạt động được, trên các máy Nokia thì mạch  OSC tạo ra 26MHz sau đó đi qua IC RF chia tần để lấy ra 13MHz trước khi cấp cho CPU.
         - Bàn phím - Giúp người sử dụng điều khiển các hoạt động của máy
         - Màn hình LCD - hiển thị các giao diện để giao tiếp với người sử dụng.


  3. Khối thu phát :


    Khối thu phát của máy Nokia 6610 bao gồm kênh thu và kênh phát,  mạch Audio được tích hợp trong IC nguồn.
    Kênh thu :
    - Chuyển mạch Anten (Ant SW) - thực hiện chuyển mạch giữa các băng sóng GSM với DCS và chuyển mạch giữa chế độ thu với chế độ phát.
    - Mạch đổi tần (trong IC RF)  - thực hiện đổi tần để rời tín hiệu thu RX về vùng tần số thấp hơn trước khi tách sóng.
    - Mạch tách sóng (trong IC RF) - thực hiện tách sóng điều pha để lấy ra các tín hiệu điều chế vuông góc RXI và RXQ
    - Mạch giải mã (thuộc mạch Audio - tích hợp trong IC nguồn) - thực hiện giải mã để tách tín hiệu thoại  ra khỏi các tín hiệu khác.
    - Mạch đổi DAC (thuộc mạch Audio - tích hợp trong IC nguồn) - thực hiện đổi tín hiệu số sang tín hiệu Analog lấy ra tín hiệu âm thanh đưa ra loa.
    - IC Audio amply - khuếch đại âm thanh cho loa ngoài

    Kênh phát :
    - Mạch đổi ADC (thuộc mạch Audio - tích hợp trong IC nguồn) - thực hiện đổi tín hiệu âm tần Analog sang tín hiệu số - Mạch mã hoá (thuộc mạch Audio - tích hợp trong IC nguồn) - thực hiện mã hoá các tín hiệu âm thanh số, tín hiệu tin nhắn và tín hiệu điều khiển tạo thành các tín hiệu TXIP, TXIN, TXQP và TXQN cung cấp cho mạch điều chế phát
    - Mạch điều chế phát (trong IC RF) - thực hiện điều chế các tín hiệu sau khi mã hoá vào sóng cao tần do mạch dao động VCO tạo ra.
    - Bộ lọc phát (TX Filter) - lọc bỏ tín hiệu can nhiễu, cho tần số cần phát đi qua
    - IC khuếch đại công suất phát (P.A) - khuếch đại tín hiệu phát lên công suất đủ mạnh để có thể phát sóng về tới các trạm BTS rồi truyền về tổng đài.


--------------------------------------------------------------------------------

Vỉ máy NOKIA 6610







   hocnghetructuyen.vn

Bài 4 - Phân tích sơ đồ khối máy Nokia 3100 / 3120

 Phân tích sơ đồ khối máy NOKIA 3100 / 3120 / 6100 (dòng DCT4)
  • Máy Nokia 3100 thuộc dòng máy DCT4, đây là dòng máy màn hình mầu nhưng không chạy hệ điều hành, máy tương đối phổ biến do những tính năng dễ sử dụng và có độ bền cao, giá thành hợp lý.



  Bạn đưa trỏ chuột vào sơ đồ để xem chú thích

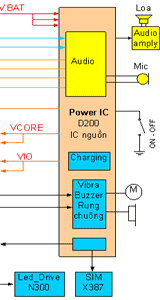

IC quản lý nguồn, điều khiển các điện áp khởi động và điện áp thứ cấp, đồng thời tích hợp các mạch Audio, mạch rung chuông, mạch xạc Chuển mạch Anten - chuyển mạch giữa băng GSM với băng DCS và giữa chế độ thu với chế độ phát Bọ lọc thu lọc bỏ tín hiệu can nhiễu, cho tín hiệu cần thu đi qua IC xử lý tín hiệu cao tần, thực hiện đổi tần và tách sóng khi thu, điều chế cao tần khi phát, mạch dao động OSC tích hợp trong IC RF Bộ lọc phát, lọc bỏ tín hiệu can nhiễu, cho tín hiệu cần phát đi qua IC khuếch đại công suất, khuếch đại tín hiệu phát trước khi đưa qua Anten phát về tổng đài Cuộn cảm ứng, trích một phần tín hiệu phát để hồi tiếp về IC RF nhằm tự động ổn định công suất phát IC khuếch đại công suất âm tần ra loa Micro thu tín hiệu âm thanh rồi đổi sang thành tín hiệu điên Mô tơ rung Chuông là chiếc loa màng cứng CPU- điều khiển hầu hết các hoạt động của máy, khi hoạt động CPU nạp phần mềm trong Memory rồi xử lý đưa ra tín hiệu điều khiển, điều khiển các chức năng hoạt động của máy Các phím bấm cho phép người sử dụng nhập thông tin điều khiển máy IC nhớ FLASH và SRAM tích hợp trong một linh kiện, FLASH lưu trữ cố định toàn bộ phần mềm điều khiển và phần mềm ứng dụng, SRAM lưu trữ tạm phần mềm đang chạy để phục vụ trực tiếp cho CPU xử lý Màn hình LCD hiển thị hình ảnh và hệ thống Menu giúp người sử dụng điều khiển máy Mạch điều khiển chiếu sáng màn hình bàn phím Chân kết nối SIM

Sơ đồ khối máy Nokia 3100 dòng DCT4

  1. Khối nguồn :
    Khối nguồn của Nokia 3100 sử dụng một IC quản lý nguồn trong đó có tích hợp nhiều thành phần như :
         - Tích hợp mạch xạc (Charging)
         - Tích hợp mạch Rung - Chuông (Vibra - Buzzer)
         - Tích hợp mạch xử lý Audio
    Nhiệm vụ của khối nguồn là quản lý các điện áp khởi động và điện áp thứ cấp

    Điện áp khởi động: (là điện áp cấp cho khối điều khiển - xuất hiện khi ta bấm công tắc) bao gồm:
         - VR3 (điện áp khởi động số 1) cấp cho mạch dao động OSC để tạo xung Clock, mạch dao động OSC được tích hợp trong IC RF
         - VCORE ( điện áp khởi động số 2) là nguồn chính cấp cho CPU
         - VIO (điện áp khởi động số 3) là nguồn chính cấp cho Memory và là nguồn phụ cấp cho CPU

    Điện áp thứ cấp: (là điện áp xuất hiện khi có sự điều khiển của vi xử lý, điện áp này cấp cho khối thu phát) bao gồm
      các điện áp
    VR1, VR2, VR4, VR5, VR6 cấp cho IC RF và VR7 cấp cho mạch dao động VCO

  2. Khối điều khiển :
    Khối điều khiển thực hiện điều khiển hầu hết các hoạt động của máy, thành phần của khối điều khiển bao gồm các linh kiện :
         - CPU (vi xử lý) thực thi các mã lệnh của phần mềm rồi đưa ra các tín hiệu điều khiển, điều khiển các hoạt động của máy, nếu hỏng CPU thì máy không lên nguồn hoặc mất một số chức năng của máy.
         - IC nhớ Flash - Lưu trữ phần mềm điều khiển và phần mềm ứng dụng, phần mềm điều khiển là các file điều khiển sự hoạt động của máy, phần mềm ứng dụng là các chương trình nghe nhạc, xem phim, hình ảnh, nhạc chuông,  video, game..., khi tắt nguồn, dữ liệu trong Flash vẫn tồn tại, nếu hỏng bộ nhớ Flash thì CPU không có phần mềm để xử lý, vì vậy nó không đưa ra một lệnh nào cả và máy không lên nguồn.
         - IC nhớ SRAM - Lưu tạm các chương trình phần mềm đang chạy để phục vụ trực tiếp cho CPU xử lý, khi tắt nguồn, dữ liệu trong SRAM bị xoá, nếu hỏng SRAM thì CPU không có phần mềm để xử lý và máy không lên nguồn.



         - Mạch dao động OSC - Mạch dao động OSC được tích hợp trong IC RF có nhiệm vụ tạo xung Clock cung cấp cho CPU hoạt động và đồng bộ dữ liệu của toàn bộ máy, nếu mất xung Clock thì CPU không hoạt động được, trên các máy Nokia thì mạch  OSC tạo ra 26MHz sau đó được chia tần để lấy ra 13MHz trước khi cấp cho CPU.
         - Bàn phím - Giúp người sử dụng điều khiển các hoạt động của máy
         - Màn hình LCD - hiển thị các giao diện để giao tiếp với người sử dụng.


  3. Khối thu phát :

    Khối thu phát của máy Nokia 3100 bao gồm kênh thu và kênh phát, một số mạch được tích hợp trong IC nguồn.
    Kênh thu :
    - Chuyển mạch Anten (Ant SW) - thực hiện chuyển mạch giữa các băng sóng GSM với DCS và chuyển mạch giữa chế độ thu với chế độ phát.
    - Bộ lọc thu (RX Filter) - Lọc bỏ các tín hiệu can nhiễu, chỉ cho tần số cần thu đi qua
    - Mạch đổi tần (trong IC RF)  - thực hiện đổi tần để rời tín hiệu thu RX về vùng tần số thấp hơn trước khi tách sóng.
    - Mạch tách sóng (trong IC RF) - thực hiện tách sóng điều pha để lấy ra các tín hiệu điều chế vuông góc RXI và RXQ
    - Mạch giải mã (thuộc mạch Audio - tích hợp trong IC nguồn) - thực hiện giải mã để tách tín hiệu thoại  ra khỏi các tín hiệu khác.
    - Mạch đổi DAC (thuộc mạch Audio - tích hợp trong IC nguồn) - thực hiện đổi tín hiệu số sang tín hiệu Analog lấy ra tín hiệu âm thanh đưa ra loa.
    - IC Audio amply - khuếch đại âm thanh cho loa ngoài

    Kênh phát :
    - Mạch đổi ADC (thuộc mạch Audio - tích hợp trong IC nguồn) - thực hiện đổi tín hiệu âm tần Analog sang tín hiệu số - Mạch mã hoá (thuộc mạch Audio - tích hợp trong IC nguồn) - thực hiện mã hoá các tín hiệu âm thanh số, tín hiệu tin nhắn và tín hiệu điều khiển tạo thành các tín hiệu TXIP, TXIN, TXQP và TXQN cung cấp cho mạch điều chế phát
    - Mạch điều chế phát (trong IC RF) - thực hiện điều chế các tín hiệu sau khi mã hoá vào sóng cao tần do mạch dao động VCO tạo ra.
    - Bộ lọc phát (TX Filter) - lọc bỏ tín hiệu can nhiễu, cho tần số cần phát đi qua
    - IC khuếch đại công suất phát (P.A) - khuếch đại tín hiệu phát lên công suất đủ mạnh để có thể phát sóng về tới các trạm BTS rồi truyền về tổng đài.
    - Cuộn cảm ứng - trích lấy một phần tín hiệu phát hồi tiếp về IC RF nhằm ổn định công suất phát sóng



cpu

Vỉ máy NOKIA 3100

   Câu hỏi và trả lời

  1. Bạn cho biết những điểm khác nhau cơ bản giữa hai dòng máy DCT3 và DCT4 của Nokia

    Trả lời :

    Giữa hai dòng máy DCT3 và DCT4 có những điểm khác nhau cơ bản sau đây :
    - Dòng máy DCT3 sử dụng màn hình đen trắng còn dòng máy DCT4 sử dụng màn hình mầu (trừ một số model)
    - Dòng DCT3 có các mạch xử lý Audio sử dụng một IC riêng còn dòng DCT4 và các dòng máy sau đó mạch Audio được tích hợp vào trong IC nguồn.
    - Mạch Rung Chuông Led trong các máy DCT3 sử dụng một IC riêng nhưng trong các máy DCT4 mạch Rung Chuông được tích hợp trong IC nguồn, chỉ có mạch Led là bố trí riêng.
    - Mạch xạc của các máy dòng DCT sử dụng IC xạc, còn mạch xạc của các máy dòng DCT4 cũng được tích hợp trong IC nguồn.
    - Với dòng DCT3 từ chuyển mạch Anten đến IC RF có đầy đủ các linh kiện như mạch lọc, mạch ghép hỗ cảm, mạch khuếch đại. Nhưng trên các máy DCT4 thì chỉ còn mạch lọc.
    - Dòng DCT3 chỉ tập trung vào chức năng nghe gọi nhưng dòng DCT4 có nhiều model đã tích hợp mạch FM ra dio, Camera chụp ảnh, nhạc chuông đa âm sắc.







  hocnghetructuyen.vn

Bài 5 - Chức năng & hình ảnh các linh kiện

 Giải đáp những câu hỏi về các khối và linh kiện của điện thoại di động
  1. Câu hỏi 1 - Trên điện thoại di động có những khối gì?, vì sao các mạch FM hay Bluetooth không phải là một khối ?

    Trả lời :


    - Các mạch FM hay Bluetooth không phải là một khối vì một số dòng điện thoại không có các mạch đó những vẫn hoạt động nghe gọi được bình thường, vì vậy các mạch FM hay Bluetooth chỉ được coi là các mạch chức năng làm cho điện thoại có nhiều chức năng hơn mà thôi.
    - Các khối trên như khối nguồn, khối điều khiển hay khối thu phát đều không thể thiếu được trong một chiếc điện thoại.
    - Giả thiết không có khối nguồn thì điện thoại sẽ không kiểm soát được dòng tiêu thụ của máy và hệ quả là  pin chỉ sử dụng được khoảng 1/2 ngày,  mục đích chính của khối nguồn là kiểm soát được dòng tiêu thụ của máy nhằm tăng thời gian sử dụng pin.
    - Nếu điện thoại không có khối điều khiển thì chẳng khác nào một chiếc máy tính không có con Chíp và thanh RAM, vì vậy nó sẽ không hoạt động gì cả.
    - Nếu không có khối thu phát thì chiếc điện thoại trở thành chiếc máy nghe nhạc hay chiếc máy chụp ảnh chứ không còn là chiếc điện thoại nữa.



  2. Câu hỏi 2 - Trên điện thoại thường có những IC gì và chức năng của các IC đó là gì ?

    Trả lời :

     Trên điện thoại thường có các IC sau :

     Ký hiệu Tên IC Chức năng
    1 - UEM (Power IC)
    (khối nguồn)



    IC nguồn - Chia nguồn V.BAT ra thành nhiều mức điện áp
    - Ổn định các điện áp ra cấp cho các mạch tiêu thụ
    - Điều khiển tắt mở các đường điện áp khi chúng hoạt động
    2 - CPU
    (khối điều khiển)



    IC vi xử lý - Nhận yêu cầu xử lý từ các bộ phận trên máy hoặc từ bàn phím
    - Truy cập bộ nhớ để nạp phần mềm điều khiển, cho xử lý rồi đưa ra lệnh điều khiển, đáp ứng các yêu cầu trên
    - Điều khiển chung mọi hoạt động của máy
    3 - FLASH
    (khối điều khiển)
    IC nhớ truy cập nhanh - Lưu cố định phần mềm điều khiển và phần mềm ứng dụng để cung cấp cho CPU xử lý khi cầ thiết
    4 - SRAM
    (khối điều khiển)
    IC nhớ truy cập ngẫu nhiên - Lưu các chương trình đang chạy để cung cấp trực tiếp cho CPU xử lý, dữ liệu trong SRAM chỉ là tạm thời.
    5 - RF
    (khối thu phát)
    IC xử lý tín hiệu cao tần - Đổi tần để rời tín hiệu thu về vùng tần số thấp
    - Tách sóng điều pha để lấy ra tín hiệu RXI và RXQ
    - Điều chế cao tần tín hiệu phát
    - Đồng bộ tín hiệu giữa máy với tổng đài
    6 - AUDIO
    (khối thu phát)
    IC mã âm tần - Giải mã tín hiệu thu để tách tín hiệu thoại ra khỏi các tín hiệu khác
    - Đổi tín hiệu số sang tương tự để lấy ra tín hiệu âm thanh và ngược lại
    - Mã hoá các tín hiệu nghe gọi và tin nhắn tạo ra các tín hiệu TXIP, TXIN, TXQP và TXQN
    7 - P.A
    (khối thu phát)
    IC khuếch đại công suất phát - Khuếch đại tín hiệu phát sau khi điều chế lên công suất từ 0,5 đến 0,8W trước khi đưa qua anten phát về tổng đài.
    8 - CHARGING IC điều khiển xạc - Điều tiết dòng xạc vào Pin
    - Tự động ngắt dòng xạc khi Pin đầy hoặc khi Pin quá cạn
    9 - VIBRA-BUZER-LED IC điều khiển Rung-Chuông-Led - Đóng mở điện áp cấp cho Mô tơ rung
    - Khuếch đại âm thanh cung cấp cho Chuông
    - Tăng điện áp lên 7,4V hoặc 14V cung cấp cho Led chiếu sáng màn hình và bàn phím
    Trên các máy đời cao có thêm một số IC
    10 - FM IC xử lý tín hiệu Radio FM - Xử lý thu tín hiệu FM Radio
    11 - BLUETOOTH IC xử lý tín hiệu Bluetooth - Xử lý tín hiệu thu phát cự ly ngắn, với mạch Bluetooth cho phép điện thoại có thể gửi và nhận các file hình ảnh, nhạc chuông, video
    12 - CAMERA IC tăng tốc cho Camera - Chức năng chụp ảnh, quay phim
    - IC xử lý tăng tốc tín hiệu video để ảnh không bị giật




  3. Câu hỏi 3 - Làm sao để nhận biết được các linh kiện trên máy

    Trả lời :

    Bạn dựa vào hình dáng thực tế của các linh kiện như sau :

     Ký hiệu Tên IC Hình dáng thực tế
    1 - UEM (Power IC) IC nguồn
    2 - CPU IC vi xử lý
    3 - FLASH IC nhớ truy cập nhanh
    4 - SRAM IC nhớ truy cập ngẫu nhiên
    5 - RF IC xử lý tín hiệu cao tần
    6 - AUDIO IC mã âm tần
    7 - P.A IC khuếch đại công suất phát
    8 - VIBRA-BUZER  Rung-Chuông
           Mô tơ rung                                  Chuông
    9 - CAMERA  Camera
    10 - Ant SW Chuyển mạch Anten
    11 - OSC Bộ dao động OSC
    12 - VCO Bộ da động VCO






Tìm kiếm


Liên kết Website



Cơ quan chủ quản: CÔNG TY TNHH CÔNG NGHỆ BÁCH KHOA HÀ NỘI

  Địa chỉ: SỐ 78 PHỐ VỌNG, PHƯỜNG PHƯƠNG MAI, QUẬN ĐỐNG ĐA HÀ NỘI
Điện thoại: 2780670
Copyright(®) 2017 - BKTECH CO., LTD
Trang tương tác và hiển thị tốt trên IE6 hoặc cao hơn. Độ phân giải tối thiểu 1024 x 768
ictgroup.vn
